キヤノン「200-400mmF4」「200-500mm F5.6」を想定したような光学系の特許出願

2025年5月26日付けでキヤノンの気になる特許出願が公開。「RF70-200mm F2.8 L IS USM Z」用と思われる光学系のほか、商品化された光学系とは異なる「100-300mm F2.8」や噂サイトで囁かれている「200-400mmF4」「200-500mm F5.6」のような光学系など。

概要

• 【公開番号】P2025080464
• 【公開日】2025-05-26
• 【発明の名称】ズームレンズおよび撮像装置
• 【出願日】2023-11-14
• 【出願人】
  【識別番号】000001007
  【氏名又は名称】キヤノン株式会社
• 【課題】小型軽量のズームレンズで、ズーミングに伴う収差変動や片絞りの発生を抑える。
• 【背景技術】
  【0002】
  ズームレンズには、ズーミングに際して、レンズ群の移動に伴う重心の変化を抑えることやレンズ群の駆動に必要なトルクを小さくすること等のため、移動するレンズ群が軽量であることが求められる。またフォーカシングに際して、画角の変化が少ない、すなわちフォーカスブリージングが小さいことや、移動するレンズ群（フォーカス群）が軽量であることが求められる。
• 【0003】
  大口径の望遠ズームレンズでは、一般に最も物体側の第１レンズ群の屈折力が正とされる。このとき最も重量が大きい第１レンズ群を固定してリアフォーカスを採用することで、ズーミングおよびフォーカシングに際して移動するレンズ群の軽量化を達成できる。またフォーカスブリージングによる画角変化は、絞りを絞り込んだ時の方が顕著であるため、絞りを絞り込んだ状態でフォーカスブリージングが小さいことが求められる。
• 【0004】
  ただし、ズームレンズ全体の小型軽量化を達成するために第１レンズ群の径を小さく抑えつつ十分な周辺光量を確保すると、周辺光束の主光線が絞り中心に対してずれる、いわゆる片絞りの状態になりやすい。片絞りの状態で絞りを絞り込むと、絞りよりも像側のレンズ群の移動によるフォーカスブリージングが大きくなり易い。また、絞りを開いても光量が上がりにくかったり、ボケ像が非対称になったりする。
• 【0008】
  本発明は、小型軽量でありながらも、ズーミングに伴う収差変動や片絞りの発生を抑えてズーム全域およびフォーカス全域で高い光学性能を有するズームレンズを提供する。

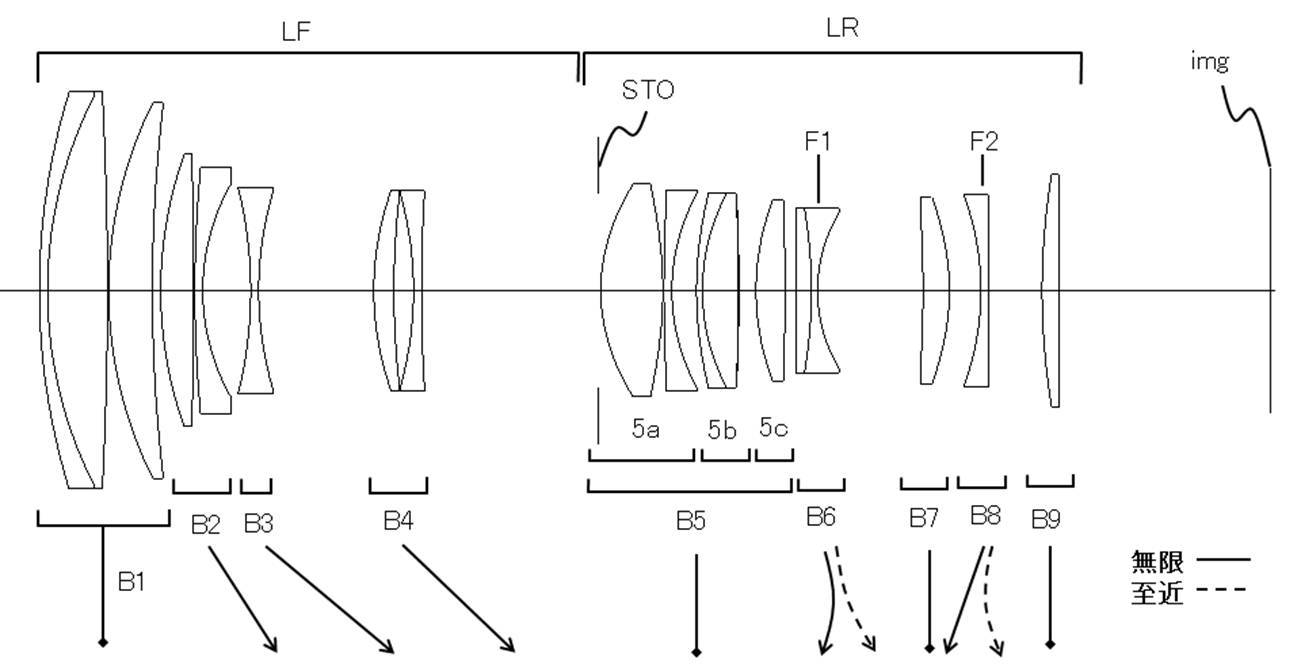

実施例1

• 焦点距離：72.00-194.00
• F値：2.90
• 半画角：16.72-6.36
• 像高：21.64
• 全長：217.10
• バックフォーカス：37.13

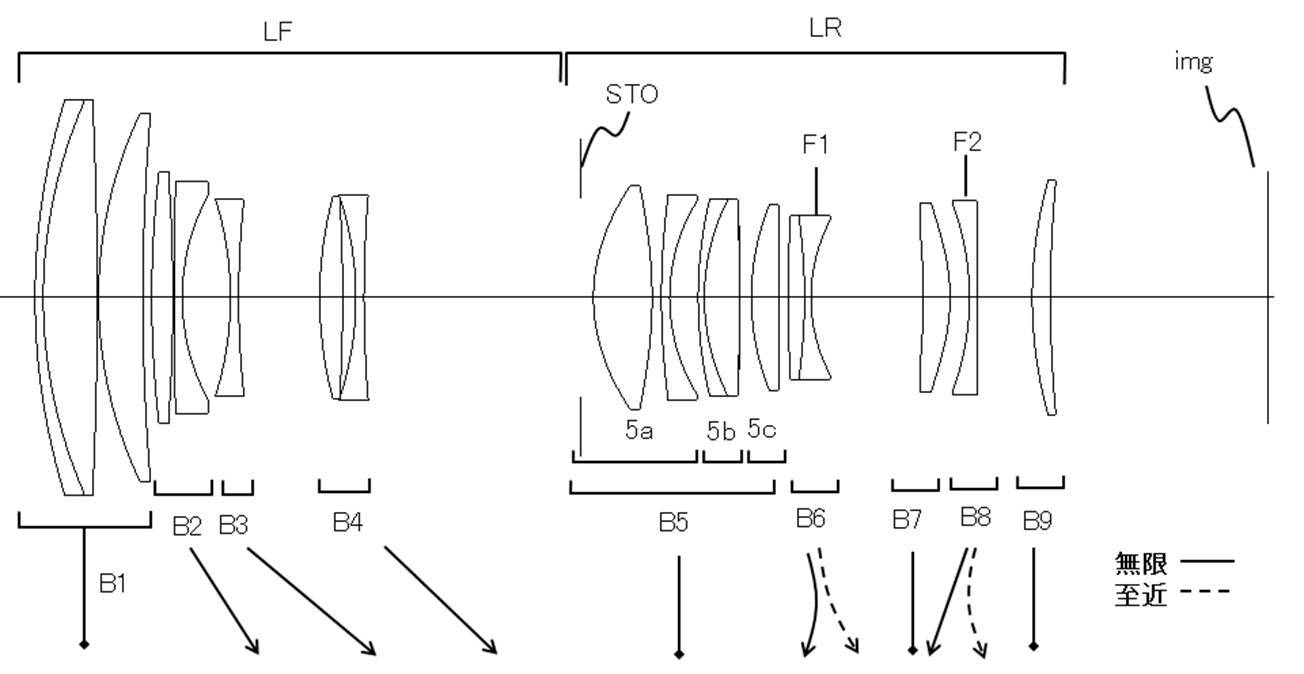

実施例2

• 焦点距離：60.00-180.00
• F値：2.90
• 半画角：19.83-6.85
• 像高：21.64
• 全長：210.00
• バックフォーカス：37.12

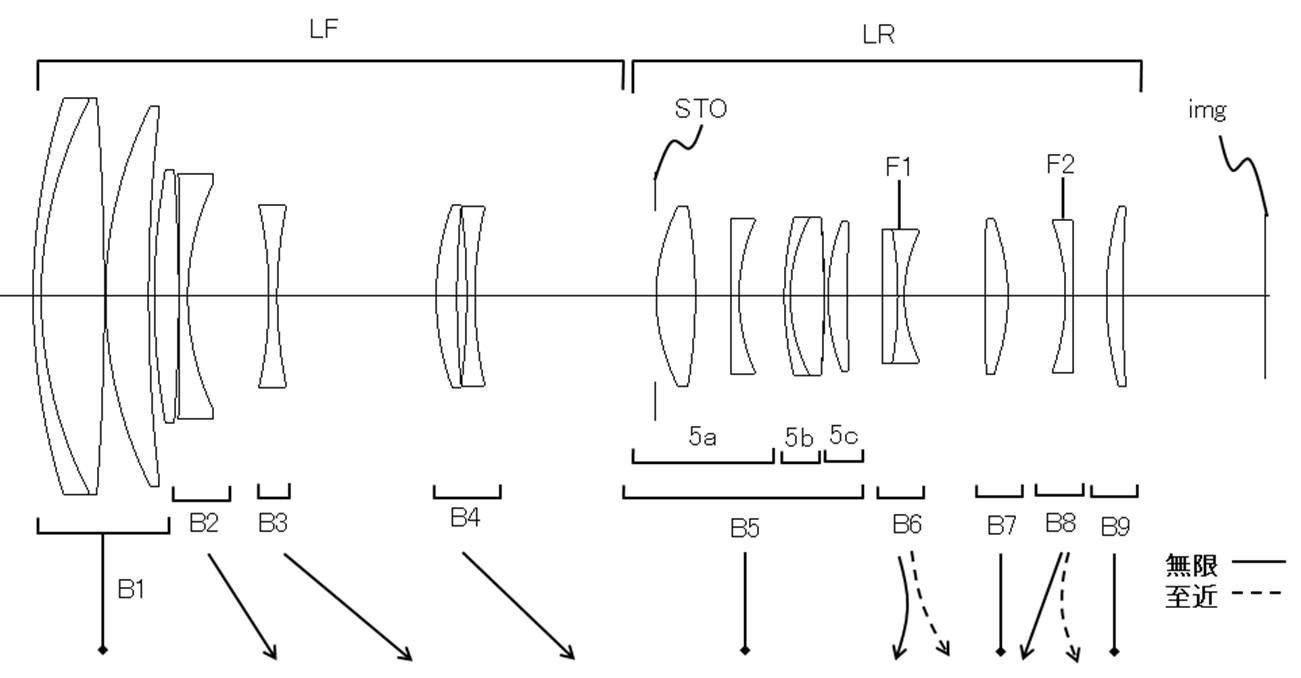

実施例3

• 焦点距離：100.00-291.00
• F値：2.90
• 半画角：12.21-4.25
• 像高：21.64
• 全長：320.20
• バックフォーカス：37.14

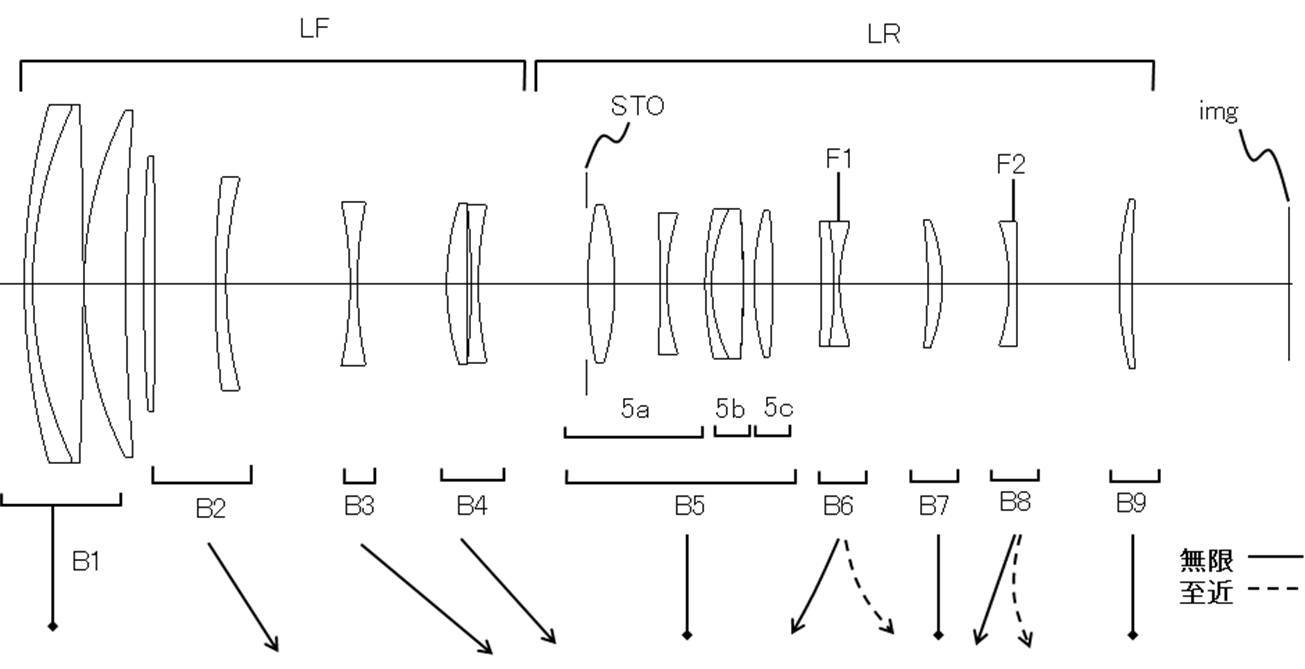

実施例4

• 焦点距離：205.00-395.00
• F値：4.10
• 半画角：6.02-3.14
• 像高：21.64
• 全長：350.00
• バックフォーカス：43.54

実施例5

• 焦点距離：205.00-495.00
• F値：5.75
• 半画角：6.02-2.50
• 像高：21.64
• 全長：350.00
• バックフォーカス：37.96
