2025年7月3日付けでシグマの気になる特許出願が公開。魚眼ではない超広角レンズ「8mm F1.0(4/3?)」「15mm F1.2(FF)」など光学系の実施例を複数掲載。
概要
- 【公開番号】P2025099854
- 【公開日】2025-07-03
- 【発明の名称】大口径比超広角レンズ
- 【出願日】2023-12-22
- 【出願人】
【識別番号】000131326
【氏名又は名称】株式会社シグマ- 【課題】小型化と軽量化を実現しながら、半画角80度以上を有しF値が1.8程度以下と明るく、十分なイメージサークルを確保しつつ画面中央から周辺まで良好な光学性能を備えた大口径比超広角レンズを提供する。
- 【背景技術】
【0002】
近年、デジタルカメラやビデオカメラ等のミラーレス化が進むと同時に、スマートフォンやモバイルデータ端末に高性能なカメラが搭載されるようになったことから、デジタルカメラはそれらのモバイル機器と差別化を図るため、35mmフルサイズフォーマット以上の大型センサーを搭載した機種が主流になってきている。同様に、撮像装置に使われる撮影光学系においてもスマートフォンなどと差別化を図るためF値の明るい大口径比超広角レンズへの需要が高まっている。- 【0004】
特許文献1および特許文献2には、最大画角がおおよそ160度以上を有し、F値が1.8程度以下の大口径比超広角レンズの例が記載されている。- 【0006】
最大画角がおおよそ160度以上である超広角レンズはレトロフォーカスタイプのレンズ構成を取ることが多く、最も物体側に、物体側に凸面を向けた凹メニスカスレンズが配置される構成を取っていることが多い。このような光学系では、最も物体側に配置された凹メニスカスレンズは、偏肉比が大きく半球に近いような凹面を有していることが多く、光学系全体のレンズ総重量の50%以上にも達する場合があり、F値を小さくするとレンズ径が大きくなり、光学系の重量が急速に増大する。大口径比化を図る際には、いかにレンズの肥大化を防ぎながら高性能化を実現できるかが重要である。- 【0007】
特許文献1には最大画角が160度以上でF値が1.6以下の明るい大口径比超広角レンズの実施例が含まれている。特許文献1に記載の大口径比超広角レンズは、光学性能は高いが、イメージサークルが小さく、イメージサークルに対する光学系の大きさという観点から考えると非常に大きな光学系であり、小型化という点で課題がある。- 【0009】
本発明は前述の課題に鑑みてなされたものであり、小型化と軽量化を実現しながら、半画角80度以上を有しF値が1.8程度以下と明るく、十分なイメージサークルを確保しつつ画面中央から周辺まで良好な光学性能を備えた大口径比超広角レンズを提供することを目的とする。- 【発明の効果】
【0011】
本発明によれば、小型化と軽量化を実現しながら、半画角80度以上を有しF値が1.8程度以下と明るく、十分なイメージサークルを確保しつつ画面中央から周辺まで良好な光学性能を備えた大口径比超広角レンズを提供することが可能となる。実施例1
- 焦点距離:8.15
- F値:1.26
- 画角:185.73
- 像高:11.94
- 全長:133.27

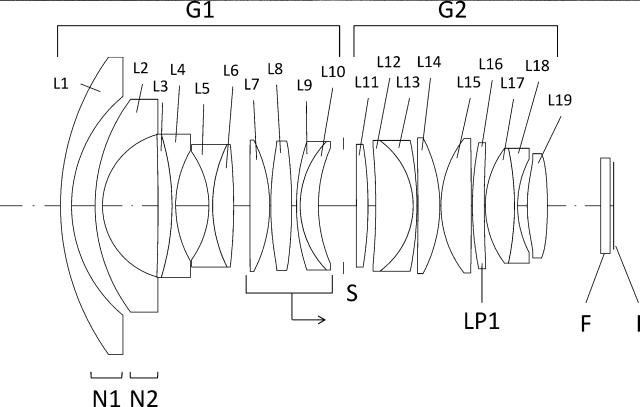

実施例2
- 焦点距離:8.15
- F値:1.03
- 画角:185.73
- 像高:11.93
- 全長:149.99

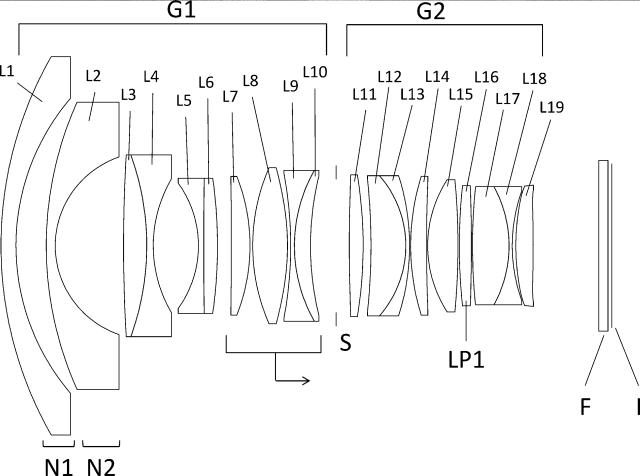

実施例3
- 焦点距離:15.50
- F値:1.46
- 画角:185.73
- 像高:22.39
- 全長:168.50
実施例6
- 焦点距離:15.29
- F値:1.26
- 画角:185.73
- 像高:22.11
- 全長:163.26

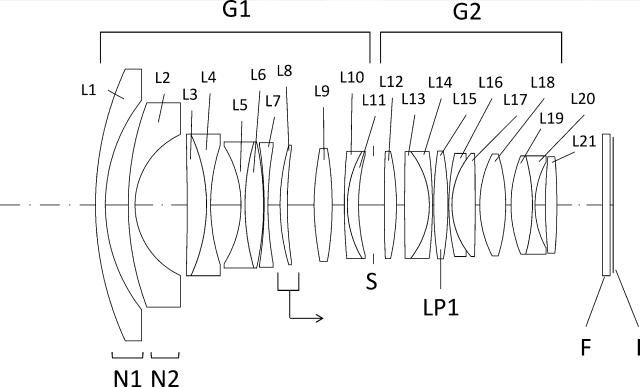

「15mm F1.4 DG DN DIAGONAL FISHEYE」とよく似た構成の実施例もありますが、歪曲収差は良く補正されているので魚眼レンズではありません。8mm F1.2や8mm F1.0の実施例はAPS-C用としては像高が小さく、4/3センサー用としてはやや大きい。15mm F1.4などの実施例がフルサイズセンサーよりも少し大きめ像高となっているので、8mmは4/3センサーを想定しているのかもしれませんね。
いずれにせよ、シグマが発売前のレンズに関連する特許出願を公開することはほとんどありません。あまり期待しないほうが良いでしょう。
