キヤノン「20-40mm F2.8」「20-50mm F4」インナーズーム光学系の特許出願

2025年4月28日付けでキヤノンの気になる特許出願が公開。「20-40mm F2.8」「20-50mm F4」などを想定したと思われるフルサイズ対応の光学系に加え、「12-35mm F2.5-3.5」のようなAPS-C向けの光学系の実施例が掲載されています。

概要

• 【公開番号】特開2025-68535(P2025-68535A)
• 【公開日】令和7年4月28日(2025.4.28)
• 【発明の名称】ズームレンズおよびそれを有する撮像装置
• 【出願日】令和5年10月16日(2023.10.16)
• 【出願人】
  【識別番号】000001007
  【氏名又は名称】キヤノン株式会社
• 【課題】  高い光学性能を有する小型なズームレンズを提供する。
• 【背景技術】
  【０００２】
  撮像装置に用いられるズームレンズにおいて、ズーミングに際して移動するレンズ群の質量や移動量、もしくは移動するレンズ群の数が多くなるとズームレンズが大型化しやすい。
• 【発明が解決しようとする課題】
  【０００５】
  しかしながら、特許文献１のズームレンズはズーミングに際して発生する諸収差の補正が十分ではない。そのため、高い光学性能を有する小型なズームレンズが望まれている。
• 【０００６】
  そこで本発明は、高い光学性能を有する小型なズームレンズを提供することを目的とする。

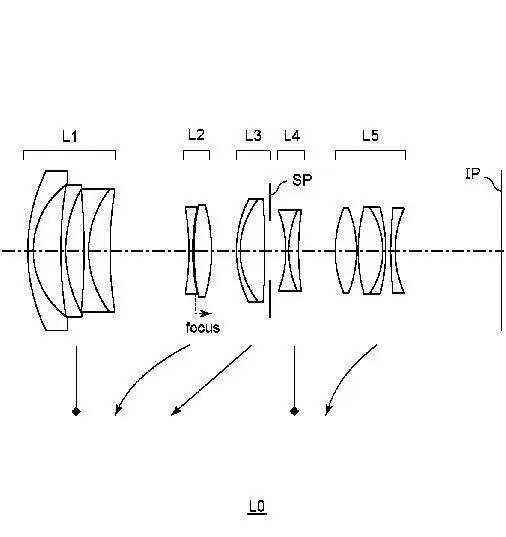

実施例1

• 焦点距離：20.61-38.72
• F値：2.90
• 半画角：43.64-29.19
• 像高：19.65-21.64
• 全長：130.70
• バックフォーカス：31.45-40.28

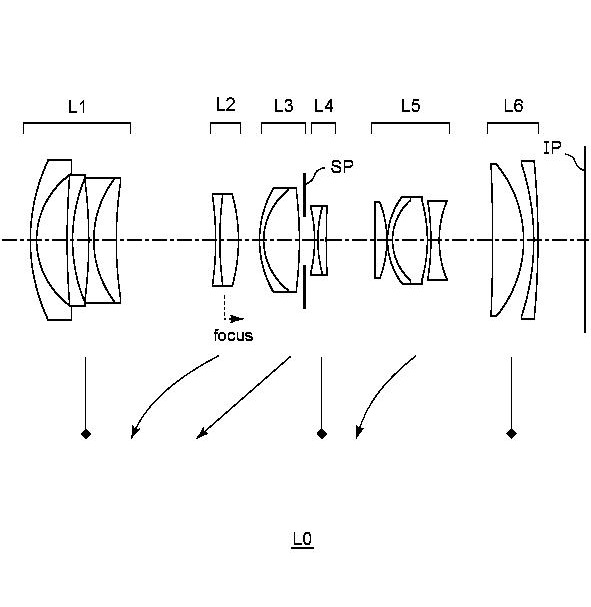

実施例2

• 焦点距離：20.61-48.39
• F値：4.10
• 半画角：43.69-24.09
• 像高：19.69-21.64
• 全長：133.51
• バックフォーカス：12.18

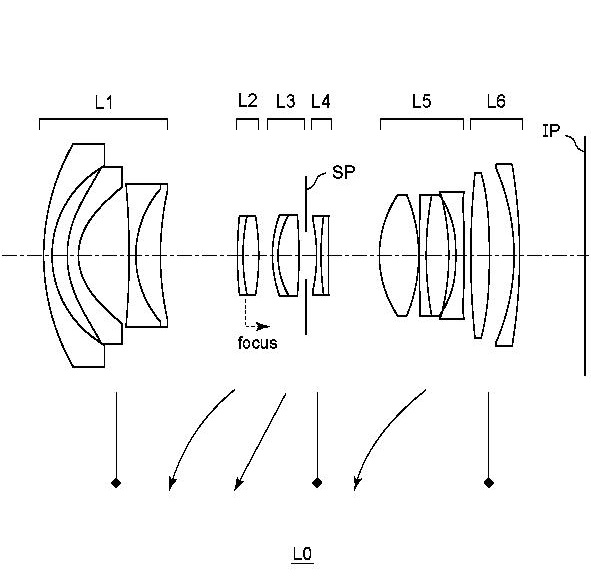

実施例3

• 焦点距離：15.47-28.82
• F値：4.10
• 半画角：52.36-36.90
• 像高：20.06-21.64
• 全長：97.47
• バックフォーカス：11.75

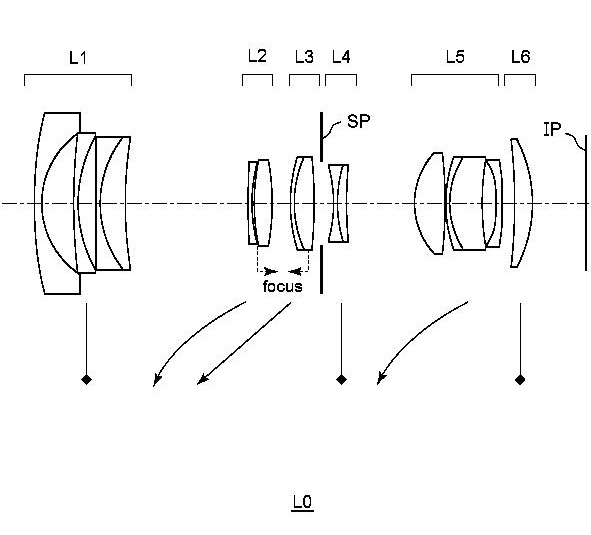

実施例4

• 焦点距離：12.37-33.97
• F値：2.35-3.60
• 半画角：44.47-21.96
• 像高：12.14-13.70
• 全長：113.77
• バックフォーカス：11.50

インナーズームタイプのフルサイズ・APS-C用レンズを想定したと思われる光学系を複数掲載しています。「RF-S14-30mm F4-6.3 IS STM PZ」のような駆動系を内蔵したパワーズームを検討しているのかもしれませんね。（類似する特許では明確に「電動ズーム」を想定したものとなっています）

今回の実施例はF値固定でF2.8・F4と使いやすい光学系。焦点距離のカバー域はやや広角寄りで、動画撮影にも適した最近のトレンドに沿ったものとなっています。APS-C対応のみF値が変動するものの、広角側がF2.35と明るめ。どの実施例も全長はやや長めですが、インナーズームで重心に変化が少ないのは魅力的。

これら実施例が実際に商品化される可能性は低いものの、過去の実績から可能性はゼロではないと思われます。また、何らかの動画向けズームレンズを検討している可能性もありそうです。
