2025年8月26日付けでシグマの気になる特許出願が公開。フローティングフォーカスを採用した「35mm」「50mm」「85mm」のF1.2・F1.4大口径レンズを想定したと思われる光学系の実施例を掲載しています。
概要
- 【公開番号】P2025124346
- 【公開日】2025-08-26
- 【発明の名称】光学系
- 【出願日】2024-02-14
- 【出願人】
【識別番号】000131326
【氏名又は名称】株式会社シグマ- 【課題】フォーカス群と非球面の配置を適切に行うことで、大口径比でありながらフォーカスブリージングと歪曲収差を含めた諸収差を良好に補正しつつ、小型・軽量化を達成した光学系を提供する。
- 【背景技術】
【0002】
近年、デジタルスチルカメラやビデオカメラ等の撮像装置の高画素化に伴い、無限遠から至近まで諸収差を強く補正した高い光学性能が求められるようになってきている。- 【0003】
また、昨今のデジタルカメラにおいては、オートフォーカス(以下、AFと呼ぶ)によるピント精度が格段に向上したことで、被写界深度の極端に狭い明るい光学系においても正確にピントを合わせることが可能となった。その結果、開放F値においても正確にピントをあわせ続けて動画撮影を行うことができるようになり、映像表現の幅が大きく広がってきている。そのため、明るい光学系においてもフォーカス動作時の視野変化(以下、フォーカスブリージングと呼ぶ)を抑制した光学系が望まれてきている。- 【0004】
一方で、無限遠から至近まで高い描写性能を実現するためにフォーカス駆動時に2つのレンズ群を別軌跡で移動させる方式がこれまでに提案されている。- 【0008】
本発明はこのような状況に鑑みてなされたものであり、フォーカス群と非球面の配置を適切に行うことで、大口径比でありながらフォーカスブリージングと歪曲収差を含めた諸収差を良好に補正しつつ、小型・軽量化を達成した光学系を提供することを目的とする。実施例1
- 焦点距離:48.27
- F値:1.24
- 画角:47.90
- 像高:21.63
- 全長:123.38
- バックフォーカス:17.4116

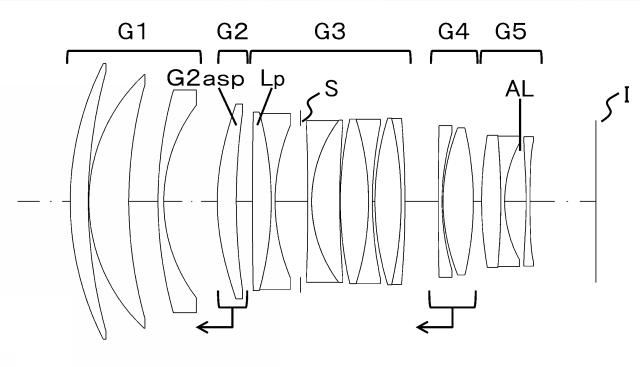

実施例2
- 焦点距離:82.63
- F値:1.24
- 画角:28.98
- 像高:21.63
- 全長:136.91
- バックフォーカス:17.1880

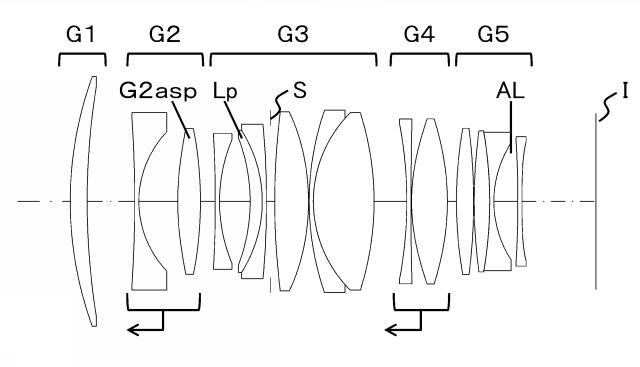

実施例3
- 焦点距離:35.06
- F値:1.24
- 画角:62.68
- 像高:21.63
- 全長:125.79
- バックフォーカス:17.7164
実施例4
- 焦点距離:48.89
- F値:1.43
- 画角:48.85
- 像高:22.50
- 全長:102.43
- バックフォーカス:17.1875

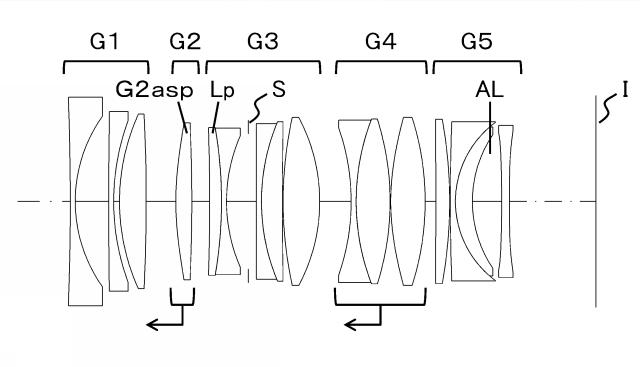

実施例5
- 焦点距離:33.61
- F値:1.44
- 画角:65.06
- 像高:21.63
- 全長:105.02
- バックフォーカス:17.3099
実施例6
- 焦点距離:83.29
- F値:1.46
- 画角:28.78
- 像高:21.63
- 全長:110.01
- バックフォーカス:16.0126
昨年リリースした「50mm F1.2 DG DN」用の特許でしょうか。このレンズはデュアルHLA駆動で動作するフローティングフォーカス仕様であり、今回の特許における実施例1とよく似ています。
今後は50mm F1.2のように、フローティングフォーカスで撮影距離による画質の変動を抑えた製品が登場するのかもしれませんね。
